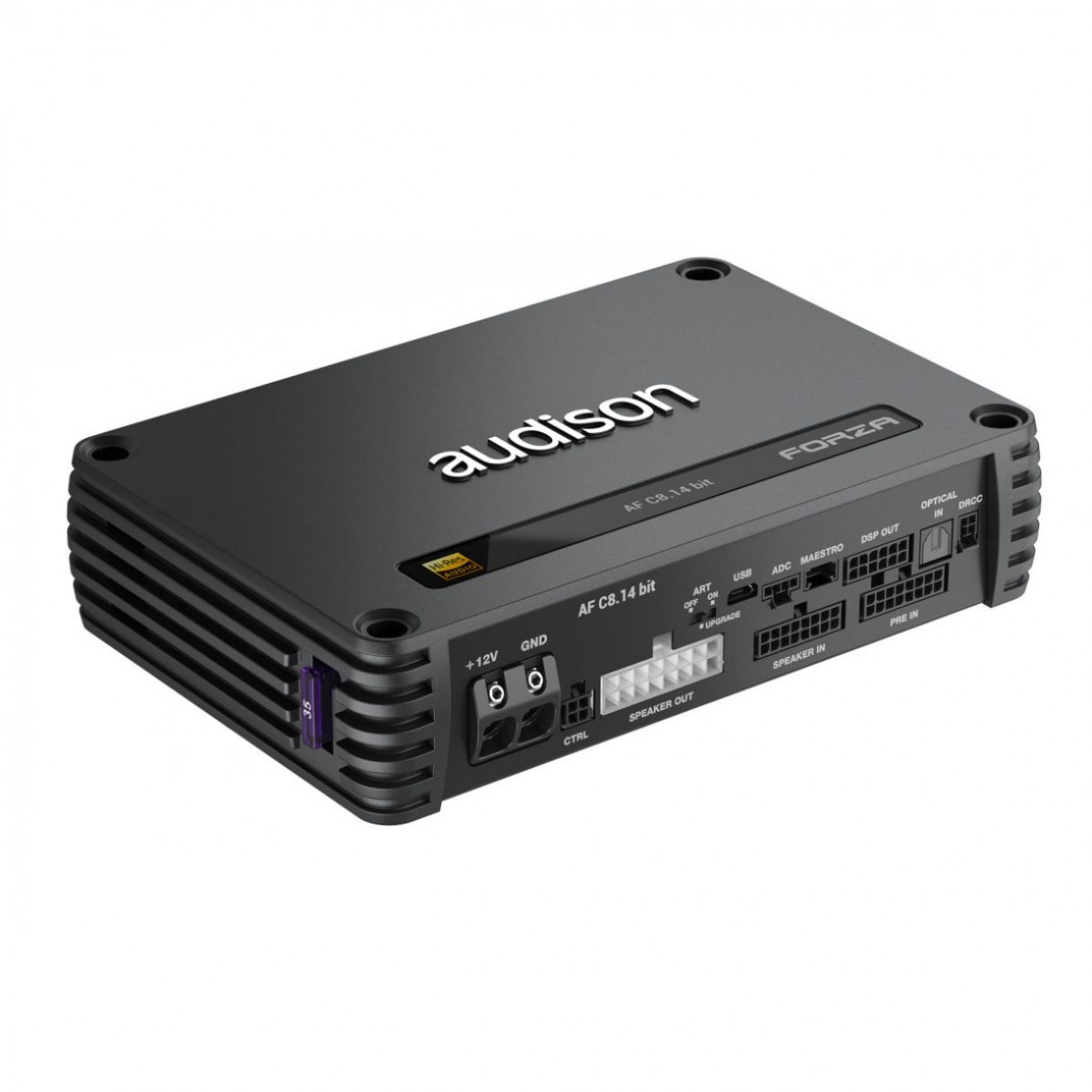

Demo Audison Forza AF C8.14 bit 8-kanavainen DSP-vahvistin

Audisonin tehtaalla huoltokorjattu Audison Forza AFC8.14 bit 8-kanavainen DSP-vahvistin

AUDISON FORZA - OEM integraation ja optimoinnin seuraava taso

Lisää voimaa
Lisää tietoa
Lisää hallintaa
Lisää tuloja
Lisää nopeutta
Lisää työkaluja
Lisää ominaisuuksia
Lisää ohjeita
Lisää joustavuutta
Kaikki yhdellä, huippuluokan alustalla!

Huippuluokan äänenlaatua, jota voit Audisonilta odottaa

AF C8.14 bitissä on kahdeksan korkealaatuista vahvistettua kanavaa 65W x 8 @4Ω*, 100W x 8 @2Ω*, uusimman sukupolven Audison D-Class -tekniikan huippulaatuisella äänellä. Korkeammat kytkentätaajuudet, jyrkempi suodatus ja korkeamman toleranssin komponentit tuottavat äänen, joka ylittää D-luokan odotukset hämmästyttävän kompaktissa paketissa! Tämä yhdistettynä DSP:hen, joka toimii 24 bit/96 kHz taajuudella, laajentaa skaalaa 40 kHz:iin ja ansainnut halutun High-Resolution -sertifikaatin. Kanavaparien yhdistäminen tuottaa 200 W x 4 @4Ω*, mikä takaa joustavan ja tehokkaan suorituskyvyn. Tuki Audison B-CON:n Absolute Volume -toiminnolle takaa maksimaalisen bittisyvyyden jopa langattomilla yhteyksillä!

*Lähdön jatkuva teho (RMS) @14,4 VDC, 1% THD, kaikki kanavat ohjataan.

Uuden generaation säätömahdollisuudet ja äänenhallinta

Audisonin täysin uusi bit-PC-ohjelmisto voi analysoida, reitittää ja korjata signaalin täysin uusilla tavoilla – nyt voit mitata, muokata ja lopulta virittää äänen yhdellä tehokkaalla työkalulla! Uusi graafinen käyttöliittymä yksinkertaistaa jokaista ohjausta ja toimintoja, integroi akustisen mittauksen ja varmistaa tehokkaan virityksen ja erinomaisen äänen! Acoustic RTA on integroitu taajuuskorjaimen kuvaajaan ja se on yhteensopiva USB-mikrofonisi tai äänikorttisi kanssa. Final EQ -toiminto mahdollistaa lopullisen taajuuskorjauksen vahingoittamatta herkkiä vasemman/oikean kanavan taajuussuhteita. Kuusi prosessoitua esivahvistinlähtöä kahdeksan vahvistetun kanavan lisäksi, joten Forzan DSP-osio pystyy hallitsemaan suurempaa järjestelmää helposti.

Edistyneet OEM-integrointi -mahdollisuudet

Forzan kahdeksan analogista tuloa sekä optinen Toslink-digitaalitulo tukevat täydellistä liitettävyyttä jopa monimutkaisimpien OEM-järjestelmien kanssa. Jos tarvitaan enemmän analogisia tuloja, lisävarusteena saatava F4IN-laajennuskortti lisää neljä ylimääräistä analogista tulokanavaa! Jos tarvitaan koaksiaalinen SPDIF tai toinen Toslink SPDIF -tulo, voidaan käyttää valinnaista F2O-laajennuskorttia. Audisonin klassiseen de-EQ-prosessiin yhdistetään de-Time- ja de-Phase-ominaisuudet, jotka mahdollistavat alkuperäisen äänen palauttamisen lähes kaikissa OEM-järjestelmissä. Sähköinen signaalianalyysi varmistaa oikean integroinnin ja korjauksen jokaiselle tulo- ja lähtökanavalle. Sisäänrakennettu universaali kaiuttimen simulointitekniikka (USS) tarjoaa maksimaalisen yhteensopivuuden minkä tahansa OEM-lähteen kanssa ilman mykistystä tai epävakautta.

AF C8.14 bit sisältää kuusi korkealaatuista johtosarjaa, joissa on erillinen vedonpoisto jokaisen Molex-liittimen edessä:

1. 8 kpl RCA Pre-In liitäntää jälkiasennettujen lähteiden kytkemiseen
2. 8 kpl kaiutintasoista liitäntää alkuperäisen lähteen kytkemiseen
3. Speaker-Out, jossa on 8 merkittyä kaapelia vahvistimen liittämiseksi kaiuttimiin
4. DSP-Out, jossa on 6 merkittyä kaapelia yhden tai useamman lisävahvistimen kytkemiseen
5. Forza Control -kaapeli, jossa on 2 johdinta etäkäynnistys- ja etälähtösignaalille sekä 2 johtoa bitDrive-ohjelmistolla ohjelmoitaviin toimintoihin.

Tekniset tiedot

Virtalähde:

Nimellisvirtalähde / sulake: 11 ÷ 15 VDC / 1 x 35A
Käyttöjännitteen toiminta-alue: 6.5 ÷ 17.5 VDC
Tyhjäkäyntivirta: 1.3 A
Standby-virta: 1.5 mA
Virrankulutus @ 14.4 VDC, pienin kytkentäimpedanssi (Max Musical Power): 34 A
Heräte IN: 4 ÷15 VDC (1 mA)
Heräte OUT: 6.5 ÷15 VDC (150 mA)
ART – Automatic Remote Turn on/off from Speaker-In (automaattiheräte kaiutinsignaalista): 1.5 VDC
Hyötysuhde (RMS) @14.4 VDC, 1% THD,4Ω, kaikilla kanavilla: 81%

Vahvistin:

Särö – THD+N @ 1 KHz, 4Ω, 70 % nimellisteholla: 0,05 %
Kaistanleveys @ -3 dB: 10 Hz ÷ 42 kHz
S/N-suhde (A painotettu @ 1 V -tulo, nimellisteho) Päätulo: 98,5 dBA
S/N-suhde (A painotettu @ nimellisteho) Optinen tulo: 105 dBA
Pienin kuormitusimpedanssi:
8 kanavaa: 2Ω
4 kanavaa – (silta 1/2; 3/4; 5/6; 7/8): 4Ω
Jatkuva lähtöteho (RMS) @14,4 VDC, 1 % THD:
8 Ch @ 4Ω: 65 W x 8
8 Ch @ 2Ω: 100 W x 8
4Ch (silta 1/2; 3/4; 5/6; 7/8) @ 4Ω: 200 W x 4

CEA Specs:

Ulostuloteho @ 4Ω, 1% THD+N, 14.4 V: 55 W x 8
SN suhde (ref. 1 W output): 80 dB

Liitännät:

Pre-In RCA (8 Ch): 0.6 ÷ 6 VRMS (15 kΩ Imp.)
Speaker-In kaiutintasoinen (8 Ch + lisäksi 4 Ch F4IN lisäohjaimella): 2.2 ÷ 22 VRMS (5 Ω Imp.)
Digitaalinen tulo: 1 x Optical S/PDIF; Max 192 kHz / 24 bit + 1 x Optical/Coaxial S/PDIF F2O card lisäohjaimella
DSP Preout RCA (6 Ch): 5V RMS

DSP:

Audio DSP ja muuntimet:
Analog Devices ADAU1467 audioprosessori.
Prosessointi @ 96 kHz. Analogiset laitteet 3 x ADAU1978 (4ch) ja ADAU1966A (16ch) A/D- ja D/A-muuntimet (24 bit/192 kHz) tarjoavat erittäin korkean suorituskyvyn

Suodattimen tyyppi:
Täysi / Ylipäästö / Alipäästö / Kaistanpäästö

Suodatintyyppi ja jyrkkyys:
Linkwitz-Riley @ 24/12/36/48 dB/oct.
Butterworth @ 6/12/18/24/30/36/42/48 dB/oct.
Bessel @ 6/12/18/24/30/36/42/48 dB/oct.
Chebyshev @ 6/12/18/24/30/36/42/48 dB/oct.
QLP @ 6 dB/oct.

Jakotaajuus:
20 Hz ÷ 20 kHz

Vaiheen ohjaus:
0° / 180°, All-Pass suodattimet

Analogisen tulon taajuuskorjain (20 Hz ÷ 20 kHz):
12 Biquad + viive

Lähtötaajuuskorjain:
Parametrinen/graafinen biquad: 15 kaistaa, 20 Hz ÷ 20 kHz

Tulo ja lähtö reaaliaikainen äänimonitori:
RTA

Aikaviiveiden säätö (etäisyys):
0 ÷ 510 cm / 0 ÷ 200,8 tuumaa

Aikaviiveiden säätö (aika):
0 ÷ 15 ms

Ohjausliitännät:

Audison DRCC -portti: Tulo DRCC-kaukosäätimelle (valinnainen)
Audison ADC -portti: Hallitse muita tätä standardia tukevia Audison-laitteita
Ohjaus 1: Mukautettavat toiminnot (+ 12 V aktivoitu)
Ohjaus 2: Mukautettavat toiminnot (+ 12 V aktivoitu)

Yleiset vaatimukset:

PC liitännät: Micro USB 1.1 / 2.0 / 3.0 yhteensopiva
Ohjelmisto-/PC-vaatimukset: Windows 10, Windows 11 (vähimmäisresoluutio 1024 x 768
Ympäristön käyttölämpötila-alue: 0 °C - 55 °C (32 °F - 131 °F)

Koko:

Max mitat W x H x D (mm/inch): 200 x 47 x 134 / 7.87 x 1.85 x 5.27
Paino (kg/lb): 1.49 / 3.28
